Mặt Bích JIS 16K
- Giá: Liên hệ
- Ngày đăng:23-04-2016
- Lượt xem: 3113
-
Mặt bích JIS 16K
Bảo Hành: 12 tháng
Quy Cách: DN10 đến DN2500
Áp suất làm việc: 16kg/cm2
Vật Liệu: Thép carbon steel, SS400, Q235, A105, F304 / L, F316 / L
Xuất Xứ: Minh Hưng Thuận - Vietnam-China,etc.
Kho Hàng: còn hàng
Mô tả sản phẩm: Theo tiêu chuẩn JIS B2220-2004
Sử dụng: Năng lượng điện, dầu khí, khí tự nhiên, hóa chất, đóng tầu, thiết bị nhiệt, làm giấy, hệ thống cấp thoát nước, đường ống pccc, ngành công nghiệp, thực phẩm, đóng tàu, và hệ thống lạnh,vv
Mặt bích JIS 16K
CTY TNHH MINH HƯNG THUẬN Chuyên Sản Xuất và Gia Công Mặt Các Loại:
- Mặt Bích JIS:
+ JIS 5K
+ JIS 10K
+ JIS 16K
+ JIS 20K
- Mặt Bích BS 4504:
+ BS 4504 PN6
+ BS 4504 PN10
+ BS 4504 PN16
+ BS 4504 PN25
+ BS 4504 PN40
- Mặt Bích ANSI B16.5:
+ ANSI CLASS 150 (RF, SO RF, WN RF, SW RF,...)
+ ANSI CLASS 300 (RF, SO RF, WN RF, SW RF,...)
+ ANSI CLASS 600 (RF, SO RF, WN RF, SW RF,...)
+ ANSI CLASS 900 (RF, SO RF, WN RF, SW RF,...)
+ ANSI CLASS 1500 (RF, SO RF, WN RF, SW RF,...)
+ ANSI CLASS 3000 (RF, SO RF, WN RF, SW RF,...)
+ ANSI CLASS 6000 (RF, SO RF, WN RF, SW RF,...)
+ ANSI CLASS 9000 (RF, SO RF, WN RF, SW RF,...)
- Mặt Bích DIN:
+ DIN PN6
+ DIN PN10
+ DIN PN16
+ DIN PN25
+ DIN PN40
CTY TNHH MINH HƯNG THUẬN Xin gửi đến quý khách thông số kỹ thuật mặt bích JIS 16K như sau:
STT |
Size |
Thông số kỹ thuật mặt bích tiêu chuẩn JIS 16K |
Trọng lượng |
||||||
Inch |
mm |
ĐKN |
Tâm lỗ |
Lỗ thoát |
Độ dày |
Số lỗ |
ĐK lỗ bulông |
Kg/cái |
|
1 |
3\8 |
10 |
90 |
65 | 18 | 12 | 4 | 15 | 0.5 |
2 |
1\2 |
15 |
95 |
70 | 22.5 | 12 | 4 | 15 | 0.6 |
3 |
3\4 |
20 |
100 |
75 | 28 | 14 | 4 | 15 | 0.7 |
4 |
1 |
25 |
125 |
90 | 34.5 | 14 | 4 | 19 | 1.1 |
5 |
11\4 |
32 |
135 |
100 | 43.5 | 16 | 4 | 19 | 1.5 |
6 |
11\2 |
40 |
140 |
105 | 50 | 16 | 4 | 19 | 1.6 |
7 |
2 |
50 |
155 |
120 | 61.5 | 16 | 8 | 19 | 1.8 |
8 |
21\2 |
65 |
175 |
140 | 77.5 | 18 | 8 | 19 | 2.5 |
9 |
3 |
80 |
200 | 160 | 90 | 20 | 8 | 22 | 3.5 |
10 |
4 |
100 |
225 | 185 | 116 | 22 | 8 | 22 | 4.5 |
11 |
5 |
125 |
270 | 225 | 142 | 22 | 8 | 25 | 6.5 |
12 |
6 |
150 |
305 | 260 | 167 | 24 | 12 | 25 | 8.7 |
13 |
8 |
200 |
350 | 305 | 218 | 26 | 12 | 25 | 10.9 |
14 |
10 |
250 |
430 | 380 | 270 | 28 | 12 | 29 | 18.0 |
15 |
12 |
300 |
480 | 430 | 320 | 30 | 16 | 29 | 21.5 |
16 |
14 |
350 |
540 | 480 | 358 | 34 | 16 | 32 | 30.8 |
17 |
16 |
400 |
605 | 540 | 409 | 38 | 16 | 35 | 42.8 |
18 |
18 |
450 |
675 | 605 | 459 | 40 | 20 | 35 | 55.1 |
19 |
20 |
500 |
730 | 660 | 510 | 42 | 20 | 35 | 65.1 |
20 | 22 | 550 | 795 | 720 | 561 | 42 | 20 | 38 | 77.9 |

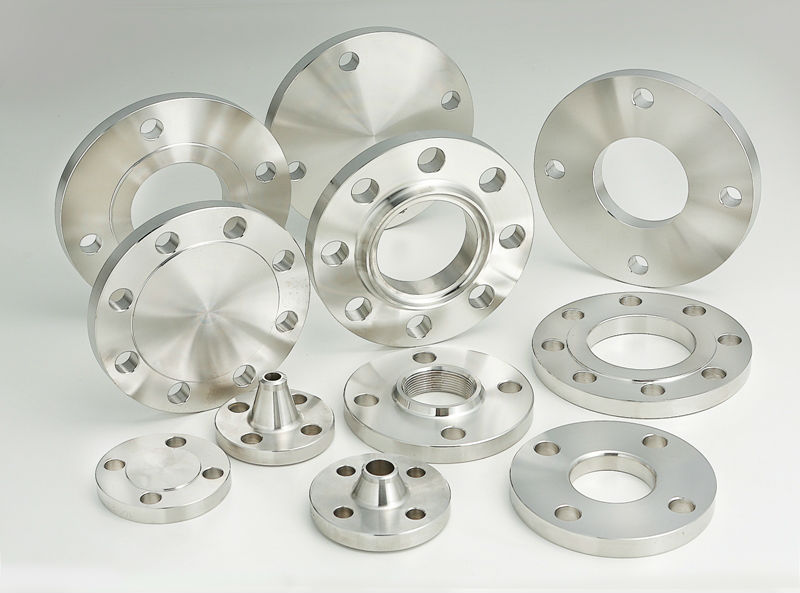

Hình ảnh Mặt Bích JIS 16K:
