CÔNG TY TNHH MINH HƯNG THUẬN XIN GỬI ĐẾN QUÝ CÔNG TY BẢNG GIÁ PK HÀN INOX NHƯ SAU :

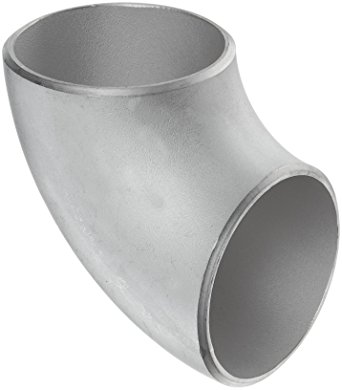

Cút ngắn inox 304

Định nghĩa và chi tiết của phụ kiện hàn lõm

KHUỶU Nối, ( cút, co) 45 ° – 90 ° – 180 ° Long Radius, Sohrt  Radius ( Lr, Sr)

Chức năng của một khuỷu nối, cút, co (Elbow) là để thay đổi hướng hoặc dòng chảy trong một hệ thống đường ống. Theo mặc định, có 5 loại khủy nối ( cút, co) Elbow với các góc độ khác nhau, 45 °, 90 ° và 180 ° khuỷu tay, (cút, co) Elbow có tất cả ba trong phiên bản “bán kính dài”, và thêm 90 ° và 180 ° khuỷu tay (Cút, co) Elbow cả trong phiên bản “bán kính ngắn”.

BÁN KÍNH DÀI VÀ NGẮn –  Long Radius, Sohrt  Radius ( Lr, Sr)

Khuỷu nối ( Cút, Co) Elbow, được chia thành hai nhóm xác định khoảng cách mà Khuỷu nối ( Cút, Co) Elbow thay đổi hướng; Đường trung tâm của một đầu vào mặt đối diện. Đây được gọi là khoảng cách giữa “mặt đối mặt” và tương đương với bán kính mà qua đó Khuỷu nối ( Cút, Co) Elbow cong.
Trung tâm để đối mặt với khoảng cách cho một Khuỷu nối ( Cút, Co) Elbow bán kính “dài”, viết tắt là LR luôn luôn là “1½ x Đường kính ống danh nghĩa (NPS) (1½D)”, trong khi trung tâm để đối mặt với khoảng cách cho một Khuỷu nối ( Cút, Co) Elbow bán kính “ngắn”, viết tắt SR thậm chí là Đường ống danh định.

Dưới đây, ví dụ, bạn sẽ tìm thấy
trung tâm để đối mặt với khoảng cách của NPS 2 Khuỷu nối ( Cút, Co) Elbow
( khoảng cách A trên hình ảnh)

  1. 90 ° -LR: = 1½ x 2 (NPS) x 25.4 A= 76,2 mm
  2. 180 ° -LR: = 2 Khuỷu nối ( Cút, Co) Elbow 90 ° LR A= 152,4 mm
  3. 90 ° -SR: = 2 (NPS) x 25.4 A= 50.8 mm
  4. 180 ° -SR: = 2 Khuỷu nối ( Cút, Co) Elbow 90 ° SR A= 101.6 mm



45 ° ELBOW ( cút, co)

Chức năng của một Khuỷu nối ( Cút, Co) Elbow 45 ° cũng giống như Khuỷu nối ( Cút, Co) Elbow 90 °, nhưng phép đo kích thước khác với Khuỷu nối ( Cút, Co) Elbow 90 °.



Bán kính của Khuỷu nối ( Cút, Co) Elbow 45 ° cũng giống như bán kính của 90 ° LR (1½ D). Tuy nhiên, trung tâm mặt đối diện không bằng bán kính như trong Khuỷu nối ( Cút, Co) Elbow 90 ° LR. Điều này được đo từ mỗi mặt đến điểm giao điểm của các đường trung tâm vuông góc với nhau, Điều này là do mức độ uốn cong nhỏ hơn. Bán kính ngắn 45 ° Khuỷu nối ( Cút, Co) Elbow không có sẵn.

TIÊU CHUẨN

Phiên bản được sử dụng nhiều nhất là bán kính 90 ° và Khuỷu nối ( Cút, Co) Elbow 45 °, còn Khuỷu nối ( Cút, Co) Elbow ngắn 90 ° được áp dụng nếu có quá ít không gian. Chức năng của một Khuỷu nối ( Cút, Co) Elbow 180 ° là thay đổi hướng dòng chảy qua 180 °. Cả hai loại LR và SR đều có trung tâm với kích thước trung tâm đôi với khớp Khuỷu nối ( Cút, Co) Elbow 90 °. Các phụ kiện nói chung được sử dụng trong các lò nung hoặc các thiết bị làm nóng hoặc làm mát khác.

Ngoài các Khuỷu nối ( Cút, Co) Elbow được xác định, có Elbow Giảm, đó là một khuỷu tay với đường kính khác nhau ở đầu. Bởi vì Khuỷu nối ( Cút, Co) Elbow này, đối với nhiều nhà cung cấp nó không phải là mặt hàng tiêu chuẩn, và do đó có thể là một mức giá cao với thời gian giao hàng dài, việc sử dụng một Khuỷu nối ( Cút, Co) Elbow “bình thường” với một bộ phận giảm tốc riêng biệt là một lựa chọn nếu tình huống cho phép.

Các Khuỷu nối ( Cút, Co) Elbow khác có thể được gia công từ một Khuỷu nối ( Cút, Co) Elbow tiêu chuẩn. Loại bán kính dài hơn, trung tâm đối mặt kích thước ví dụ như ba lần kích thước danh nghĩa (3D), thậm chí còn có sẵn.

Kích thước, dung sai kích thước vv cho Khuỷu nối ( Cút, Co) Elbow bán kính dài và ngắn được định nghĩa trong ASME B16.9.

ĐỘ DÀY CỦA ỐNG

Điểm yếu nhất trên Khuỷu nối ( Cút, Co) Elbow là bán kính bên trong. ASME B16.9 chỉ tiêu chuẩn hóa trung tâm để đối mặt với kích thước và một số dung sai kích thước “vuông”. Độ dày của tường tại vị trí đường hàn thậm chí là tiêu chuẩn, nhưng không qua phần còn lại của một khuỷu tay. Các tiêu chuẩn cho rằng dung sai tối thiểu là 12,5% độ dày thành của đường ống. Dung sai tối đa chỉ được xác định ở đầu lắp.

Nhiều nhà cung cấp các Khuỷu nối ( Cút, Co) Elbow bịt lại (và trán) cung cấp một độ dày lớn hơn để độ dày thành dày, sau khi hình thành, vẫn còn.



Khuỷu nối ( Cút, Co) Elbow
Khuỷu nối ( Cút, Co) Elbow là linh kiện được lắp giữa hai ống dài để thay đổi hướng của đường ống, góc thay đổi thường là 45 °, 90 ° hay 180 °. Những Khuỷu nối ( Cút, Co) Elbow ống có góc 60 °, hoặc là những góc hiếm gặp khác cũng có thể được cung cấp theo yêu cầu đặc biệt của khách hàng.
Khuỷu nối ( Cút, Co) Elbow nối ống có thể được gia công từ nhiều dạng vật liệu, như thép cacbon, thép hợp kim, thép chống gỉ, thép hợp kim thép cường lực, thép chịu lạnh, v.v.. Đầu nối ống có thể được gia công bằng mối hàn đối đầu, mối ren xoắn hoặc mối hàn lỗ.
Căn cứ vào bán kính của khuỷu ống, có thể chia làm các loại: Khuỷu nối ( Cút, Co) Elbow ống bán kính ngắn và khuỷu ống bán kính dài. Khuỷu ống bán kính dài có khoảng cách trung tâm để kết thúc là 1,5 lần NPS theo inch (R = 1.5D), trong đó bán kính ngắn bằng với NPS theo inch (R = 1.0D)

CTY TNHH MINH HƯNG THUẬN
Địa chỉ: 172 Đường G7, KDC Vĩnh Lộc, P. Bình Hưng Hòa B, Q.Bình Tân, TP. HCM
Điện thoại:  0933.133.583 - 01699.332.814 Mr Toàn

Email: minhhungthuan.kinhdoanh@gmail.com - lethetoan.minhhungthuan@gmail.com
Websites: http://www. minhhungthuan.com - http://matbichcote.com/


CTY TNHH MINH HƯNG THUẬN Chuyên Cung Cấp: Ống Thép, Ống Inox, Van, Co, Tê, Bầu Giảm, Măng Sông,….Và 1 số phụ kiện đường ống khác.
